AGV小车简介和分类

作者:网站编辑
浏览次数:247
发布日期:2021-09-07

  • AGV简介

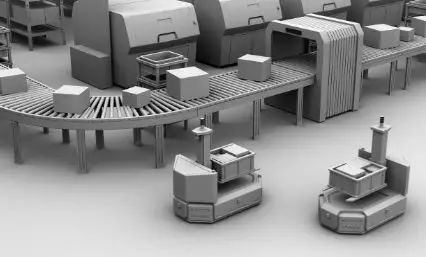

Automated Guided Vehicle简称AGV,通常也称为AGV小车,指装备有电磁或光学等自动导引装置,能够沿规定的导引路径行驶,具有安全保护以及各种移载功能的运输车,工业应用中不需驾驶员的搬运车,以可充电之蓄电池为其动力来源。

      ▲点击看【AGV案例】视频

一般可通过电脑来控制其行进路线以及行为,或利用电磁轨道来设立其行进路线,电磁轨道黏贴於地板上,无人搬运车则依靠电磁轨道所带来的讯息进行移动与动作。
AGV的种类
1.潜伏式:潜入料车底部,自动挂接和分离实现物料投递、回收作业。
2.牵引式:通过尾部自动挂接和脱扣机构实现料车牵引。
3.自卸式:背负式平台,使用滚筒、皮带或其他方式实现物料对接。
4.举升式:背负平台可自动举升物料,可与流水线同步运行作业。
5.叉车式:使用开放式叉车进行物料搬运。

AGV的引导方式
折叠磁铁陀螺引导
该种AGV上安装有特制磁性位置传感器,在运行路径沿途的地面上安装有的小磁铁,AGV依靠位置传感器,感应小磁铁位置,再利用陀螺仪技术连续控制无人搬运车的运行方向,从而实现自动搬运。
折叠电磁感应引导
电磁感应式引导一般是在地面上,沿预先设定的行驶路径埋设电线,当高频电流流经导线时,导线周围产生电磁场,AGV上左右对称安装有两个电磁感应器,它们所接收的电磁信号的强度差异可以反映AGV偏离路径的程度。
AGV的自动控制系统根据这种偏差来控制车辆的转向,连续的动态闭环控制能够保证AGV对设定路径的稳定自动跟踪。这种电磁感应引导式导航方法目前在绝大多数商业化的AGVS上使用,尤其是适用于大中型的AGV。
折叠激光引导
该种AGV上安装有可旋转的激光扫描器,在运行路径沿途的墙壁或支柱上安装有高反光性反射板的激光定位标志,AGV依靠激光扫描器发射激光束,然后接受由四周定位标志反射回的激光束,车载计算机计算出车辆当前的位置以及运动的方向,通过和内置的数字地图进行对比来校正方位,从而实现自动搬运。
目前,该种AGV的应用越来越普遍。并且依据同样的引导原理,若将激光扫描器更换为红外发射器、或超声波发射器,则激光引导式AGV可以变为红外引导式AGV和超声波引导式AGV。



  • AGV的驱动类型
AGV小车具有安全保护以及各种移载功能,它可以按照预先设定的引导路线去行驶,所以在工业应用中最广泛,无需驾驶员。一般它通过电脑控制它的行进路线,也有利用电磁轨道行进,运行稳定的AGV小车有牵引式、自卸式、潜伏式,举升式四种,而且还有多种驱动类型,各驱动类型有各自的特点,各位可斟酌后选择适当的驱动类型。

① 单驱动(使用最广泛的驱动)
该种驱动用于三轮车型,一个驱动兼转向轮,两个固定从动轮,分布在车体轴线的两边。这种车型可以前进、后退、左右转弯,转角小于九十度,因三轮结构的抓地性好,对地表面要求一般,所以该种AGV小车适用于广泛的环境和场合。

② 差速驱动(要求的条件甚为苛刻)
常见有三轮和四轮两种车型,两个固定驱动轮分布在车体轴线的两边,一个三轮车型或两个四轮车型从动自由轮,转弯靠两个驱动轮之间的速度差实现。这种AGV小车车型可以前进、后退、左右转弯、原地自旋,转弯的适应性比单驱动强。若是三轮AGV小车车型,对地表面的适用性和单驱动类似。若是四轮车型,因容易造成其中某一个轮悬空而影响导航,故对地表面平整度要求苛刻,适用范围受到一定限制。

③ 双驱动(成本问题突出)
用于四轮AGV小车车型,两个驱动兼转向轮,两个从动自由轮。这种车型可以前进、后退、全方位行驶。突出特点是可以在行驶过程中控制车身姿态的任意变化,适用于狭窄通道或对作业方向有特别要求的环境和场合。缺点和差速驱动的四轮车型类似,对地表面平整度要求苛刻,适用范围受到一定限制;此外,该种AGV小车结构复杂,成本较高,但仍不能阻挡市场认可。

④多轮式驱动(功能丰富但是成本最高)
用于八轮车型,四个驱动兼转向轮,四个从动自由轮。这种品牌好,信誉好的AGV小车可以前进、后退、全方位行驶。应用于重载行业输送,结构复杂,成本较高。

AGV小车的优点颇多,如该类产品的自动化程度非常高,电控设备控制,只需要发出指令就可达到预设效果,而且它的外观更加美观,这也可间接提高企业形象,同时,它的使用更加方便,可以减少占地的面积,而且它的充电也更加简单,电量耗尽会向系统发出请求指令即可充电,因此性价比颇高。
